【制動電阻常識】西門子制動電阻(鋁殼電阻)選型及應用

        一、西門子制動電阻(鋁殼電阻)的含義和作用

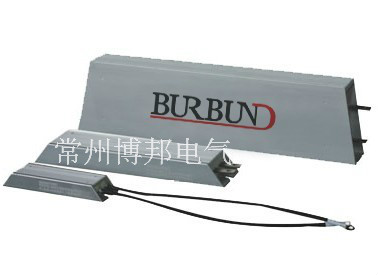

      常州博邦電氣專業生產西門子制動電阻(鋁殼電阻)用于帶有內置制動單元的外形尺寸為A 至F 的MICROMASTER 440變頻器，從而使具有大轉動慣量的負載能夠快速制動。在電動機和負載制動期間，過剩的能量回饋給變頻器。這將導致直流回路的電壓升高。變頻器必須將過剩的能量傳送到外接的常州博邦電氣產制動電阻(鋁殼電阻)上。常州博邦電氣產制動電阻(鋁殼電阻)還裝配有一個溫度開關（常閉型觸點）。當超過了最高允許溫度時就會響應，由控制器來評估是否動作。

       二、西門子制動電阻(鋁殼電阻)的選型

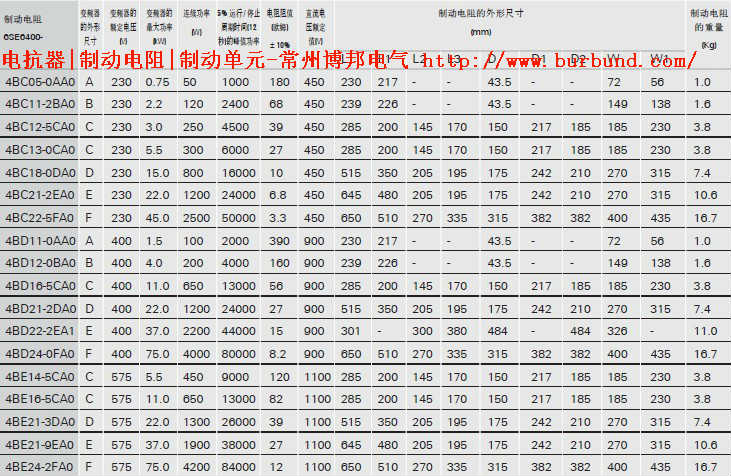

       對于外形尺寸為FX 和GX 的MICROMASTER 440 變頻器來說， 可以采用外接的SIMOVERT MASTERDRIVES制動單元及其相應的常州博邦電氣產制動電阻(鋁殼電阻)。

      制動電阻可以安裝在 PM340 變頻模塊的一側。對于外形尺寸為FSA 和 FSB 的常州博邦電氣產制動電阻(鋁殼電阻)是按照底座安裝式結構設計的。如果外形尺寸為 FSA 和 FSB 的 PM340 變頻模塊在不接進線電抗器情況下，常州博邦電氣產制動電阻(鋁殼電阻)則可以安裝在變頻模塊的底下。

      外形尺寸為 FSC 和 FSF 變頻模塊的常州博邦電氣產制動電阻(鋁殼電阻)安置在控制柜外或開關柜之外。用于 PM340變頻模塊的常州博邦電氣產制動電阻(鋁殼電阻)，結構尺寸FSA和FSC，PM340 變頻模塊不能將再生能量回饋到電網，需要通過常州博邦電氣產(鋁殼電阻)來消耗過多的再生功率。常州博邦電氣產制動電阻(鋁殼電阻)連接到 DCP/R1 和 R2 端子上。

       三、西門子制動電阻(鋁殼電阻)的應用
       1、只有經過培訓和認證合格的人員安裝本設備，才能保證變頻器的安全運行和技術性能。必須確信MICROMASTER 440 變頻器上安裝的常州博邦電氣產制動電阻(鋁殼電阻)具有足夠的額定功率，符合實際要求的功耗等級。使用不合格的制動電阻可能導致相關變頻器的嚴重損壞,并可能引起火災；所有現行的有關高壓設備安裝,使用和安全操作的規程都必須得到遵守：
      A、運行的大氣環境溫度: -10℃至50℃
      B、存放/ 運輸溫度: -40℃至+70℃
      C、防護等級: IP20
      D、相對濕度: 0至95% (無結露)

      2、如果變頻器已經投入使用，在斷開其電源電壓以后，開始對變頻器及常州博邦電氣產制動電阻(鋁殼電阻)進行作業之前，必須等待至少 5分鐘，以便變頻器中的電容器放電。
      A、本設備必須接地。
      B、運行中制動電阻會發熱—請不要觸摸它。該設備四周應留有足夠的間隙，保證通風良好。
      C、變頻器必須接有常州博邦電氣產制動電阻(鋁殼電阻)的過熱跳閘回路 (見圖)，保護本設備不致過熱。

      3、常州博邦電氣產制動電阻(鋁殼電阻)必須垂直安裝并緊固在隔熱的面板上。其上部，下部必須留有至少1 0 0 m m的間隙，制動電阻的兩側不應妨礙冷卻空氣的流通。

      4、西門子制動電阻(鋁殼電阻)的保護
      非常重要的一點是，變頻器的電源電壓要經過接觸器接入，一旦制動電阻過熱，接觸器將在熱敏開關的作用下斷開變頻器的供電電源。常州博邦電氣產制動電阻(鋁殼電阻)的過熱保護是通過熱敏開關 ( 隨制動電阻一起供貨) 來實現的。這一開關的觸頭與接觸器的線圈電源串聯連接(見圖)。在制動電阻的溫度降低以后熱敏開關的觸頭重新閉合。
