解析Burbund升壓電抗器電氣原理及應用特性

一、升壓電抗器的含義
　　升壓電抗器亦稱為三相交流升壓電抗器，它是發電站、供配電系統及科研單位等廣大用戶的基本升壓設備。用于對各種電器產品、電氣設備、絕緣材料等進行規定電壓下的絕緣強度試驗，考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量承受過電壓的能力。

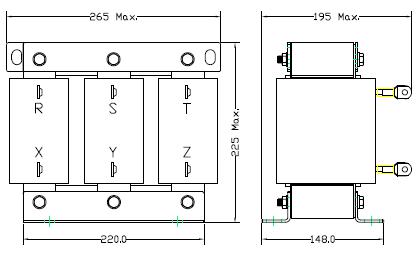

二、升壓電抗器外形尺寸(單位：mm)

三、升壓電抗器安裝尺寸(單位：mm)

四、升壓電抗器電氣原理圖

五、升壓電抗器電氣特性

六、升壓電抗器應用范圍
1.電源對其他設備有明顯的干擾（干擾，過壓）
2.電源相間電壓不平衡＞額定電壓的1.8%
3.阻抗極低的線路（動力變壓器為變頻器額定值的10倍多）
4.在一條線路上為減小限電流而安裝的大量變頻器

5.使用cosФ（功率因數）校正電容或功率因數校正單元
6.升壓電抗器測量線圈尾端在內部聯接，使用時第I級高壓尾連同外殼必須良好接地，第II級和第III級連同外殼必須固定電位，因此第II級和第III級外殼電位是U和2U，必須置放在絕緣支架上，并與人保持足夠安全距離。
